UML 类图和时序图
UML 类图是软件工程中不可或缺的一部分,它是一种静态结构图,用于展示系统中类的内部结构及类之间的关系。
类图的组成部分
类图由以下几个组成部分组成:
- 类名:类的名称
- 属性:类的属性
- 方法:类的方法
- 关系:类之间的关系
属性和方法前面可以有可见性修饰符,例如:
+
:表示 public#
:表示 protected-
:表示 private~
:表示 package-private
类之间的关系
类之间的关系主要包含有六种。
泛化(Generalization)
表示一个类是另一个类的子类,用一条带三角箭头的实线表示。
如下图表示(A 继承自 B):
实现(Realization)

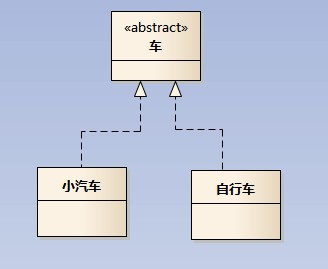

表示一个类实现了一个接口,用一条带三角箭头的虚线表示。
关联(Association)
表示一个类与另一个类之间的关系,用一条直线表示。
关联关系默认不强调方向,表示对象间相互知道;如果特别强调方向,如下图,表示 A 知道 B,但 B 不知道 A:
在最终代码中,关联对象通常是以成员变量的形式实现的。
聚合(Aggregation)
与组合关系一样,同样表示整体由部分构成的语义,用一条带空心菱形的直线表示。
INFO
整体和部分不是强依赖的,即使整体不存在了,部分仍然存在;例如, 部门撤销了,人员不会消失,他们依然存在。
组合(Composition)
表示一个类包含另一个类的实例,用一条带实心菱形的直线表示。
INFO
组合关系是一种强依赖的特殊聚合关系,如果整体不存在了,则部分也不存在了。例如,公司由多个部门组成。
依赖(Dependency)
表示一个类依赖于另一个类,用一条带箭头的虚线表示。
如下图表示 A 依赖于 B:
INFO
依赖关系是临时性的关系,在最终代码中,通常表现为某个类的方法的参数使用了另外一个类的对象,箭头的指向为调用关系。
时序图
时序图是一种用来展示对象之间交互的图,它描述了对象之间的消息传递顺序。
时序图包括的建模元素主要有:
- 角色(Actor):表示参与者,用一个人形图标表示。

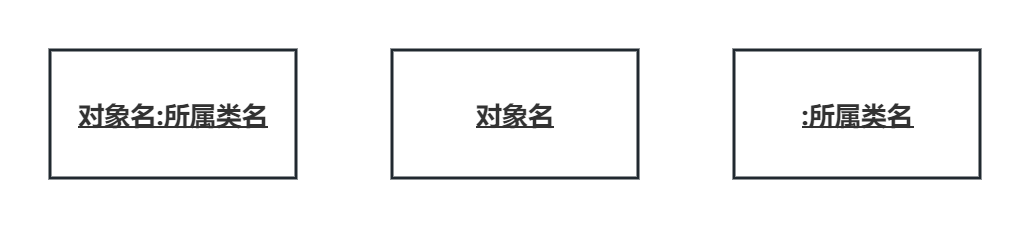

- 对象(Object):表示系统中的对象,用一个矩形图标表示。对象的命名方式一般有三种(名称下面都有下划线):
- 对象名和类名;
- 只显示对象名,不显示类名;
- 只显示类名,不显示对象,即为一个匿名类。
- 生命线(Lifeline):表示对象的生命周期,用一条竖直的虚线表示。
- 控制焦点(Focus of control):表示对象执行操作的时刻,以一个很窄的矩形表示。
- 消息(Message):表示对象之间的交互,主要有五种:
- 简单消息:泛指对象之间的任何消息调用或发送,而不必关心是异步还是同步的;
- 同步消息:对象发送消息后,需要接收消息的对象响应完毕并返回消息时才会进行其余的工作;
- 异步消息:对象发送消息后,不需要接收消息的对象响应完毕并返回消息时就会进行其余的工作;
- 自返消息:是简单消息的一种,不过是对象向自己发送消息。
- 返回消息。

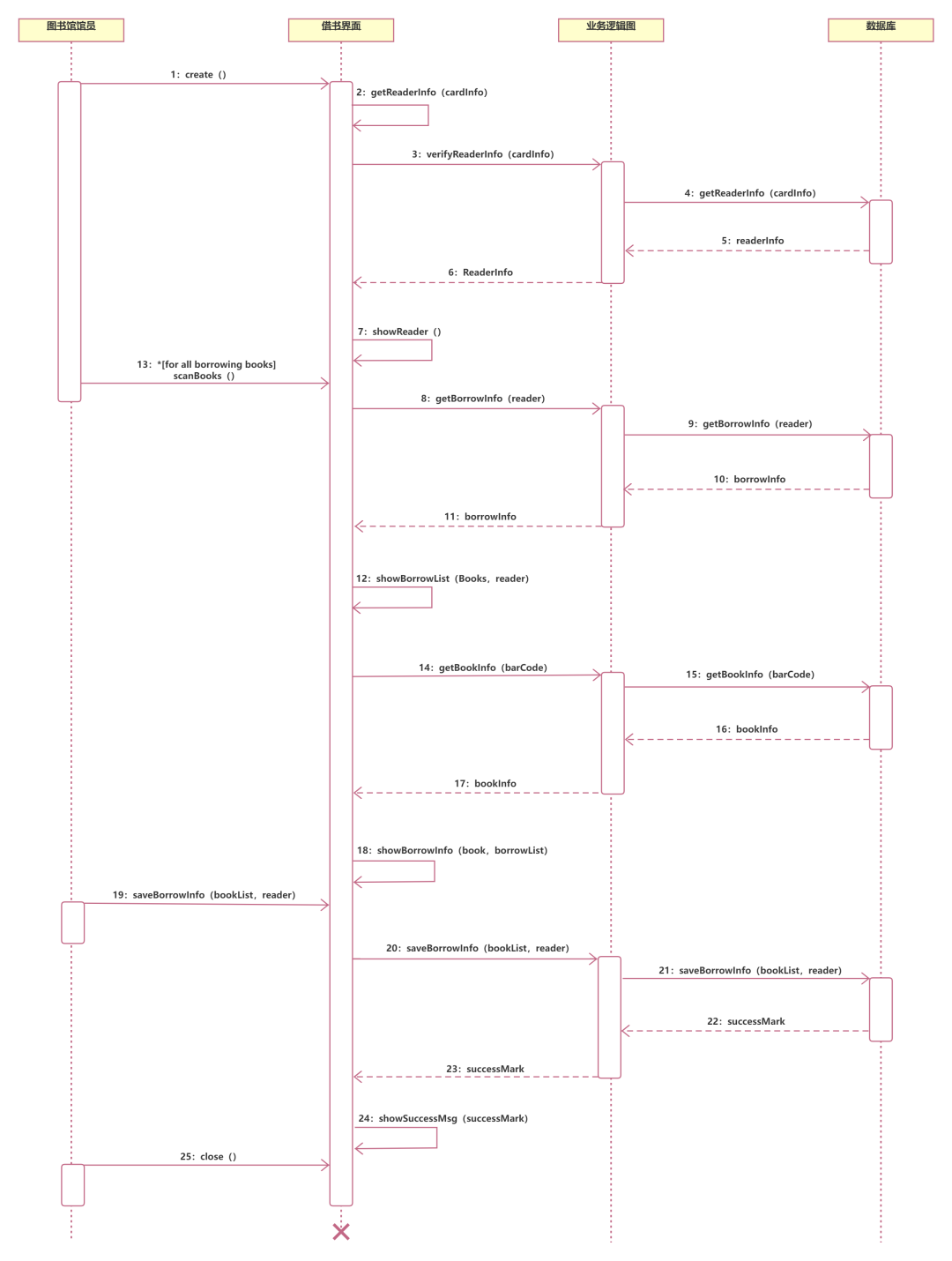

下面是一个图书馆借阅系统时序图的例子:
作图工具
UML 类图和时序图的工具主要有:
总结
UML 类图和时序图是软件工程中不可或缺的一部分,它们可以帮助我们更好地理解系统的结构和行为,从而提高系统的可维护性和可扩展性。
在实际开发中,我们可以根据具体的需求来选择合适的 UML 类图和时序图,从而更好地完成系统的设计和开发。
